ESD/EOS防靜電接地-小于4Ω,1歐姆接地樁安裝-室外接地線埋設:

(1).廠房建筑物的避雷針一般與建筑物鋼筋混凝土焊接在一起妥善接地,當雷擊發生時,接地點乃至整個大樓的地面都將成為高壓大電流的泄放點,一般認為在泄放接地點20M范圍內都會(huì )有"跨步電壓"產生,即在此范圍內不再是理想零電位.另外,三相供電的零線由于不可能平衡而也會(huì )有不平衡電流產生并流入零線的接地點,故防靜電地線的埋設點應距建筑物和設備地10M以外.

(2).埋設方法:為保證接地的可靠,致少應有三點以上接地,即每隔3-5m挖深0.5m以上坑,將2m以上銅包鋼垂直接地極（見圖1）打入坑內(銅包鋼屬于新型復合材料,其材料內部是鋼芯,外部是銅,兼有純銅接地材料良好的導電性（集膚效應）,耐腐蝕性和鋼材料的硬度,拉力與韌性,同時具有成本比純銅接地材料低廉等優勢),垂直接地極之間加入降阻模塊(見圖2)已達到和地面的充分接觸,再用70㎡絞線將這三處焊接在一起（見圖3）,用16-35ｍ㎡絕緣銅芯線焊上引入室內為干線.

(3).坑內施以適量降阻劑,以增加土壤導電性,填埋后用接地電阻測試儀（見圖4）測量,接地電阻應<4Ω.且每年至少測試一次。

ESD/EOS防靜電接地-小于4Ω,1歐姆接地樁安裝-防靜電地線的鋪設和測試:

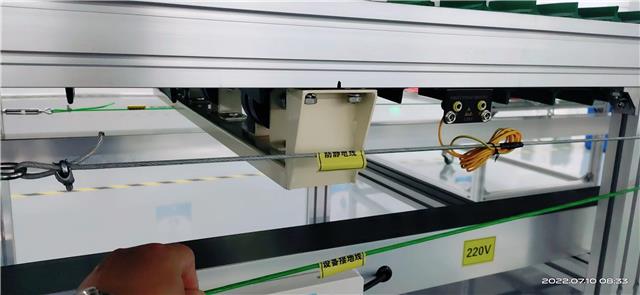

(1).防靜電地線全部使用6ｍ㎡多股銅芯絕緣線,每樓層或適當區段用銅排或40A以上開關,閘刀與主干線相連,以利檢查維修.

(2).防靜電地線纜應與設備外殼,工作臺鐵架,工作燈架等良好絕緣,防止短路,搭連或破皮連接.

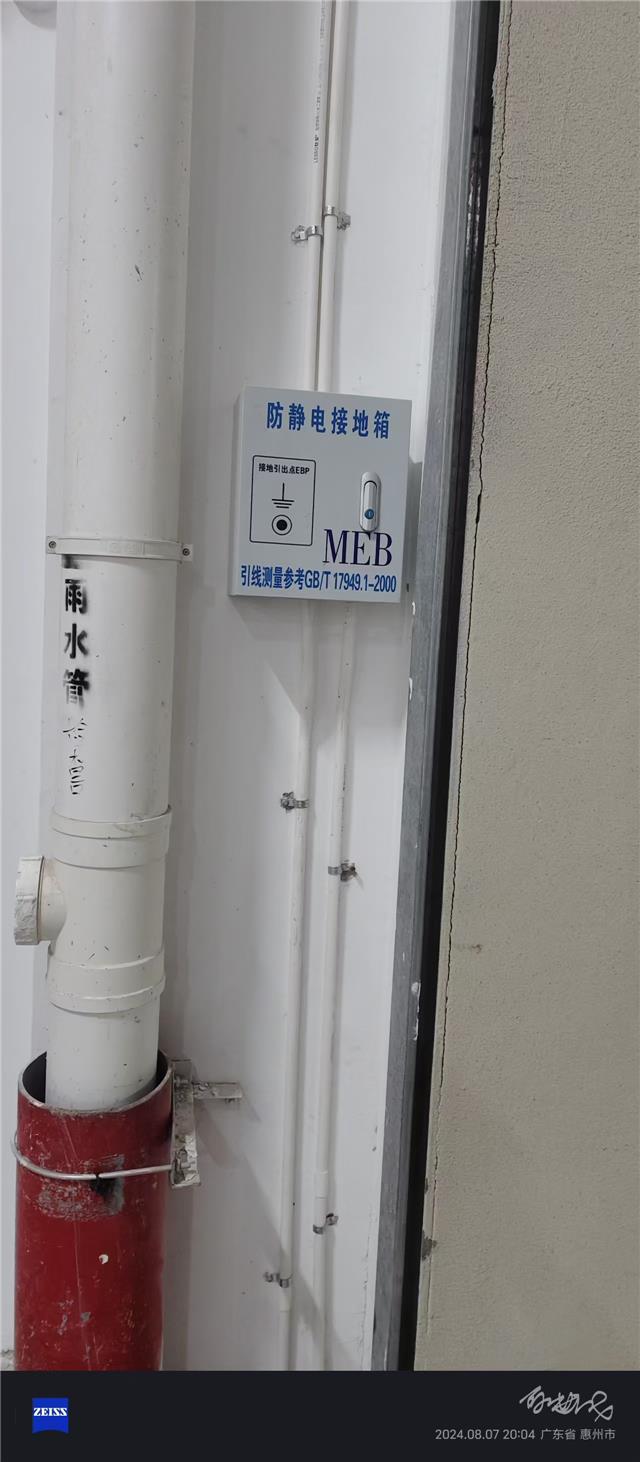

(3).于分段銅排或開關的"干線端",另鋪一條檢查線.(1.5~2ｍ㎡即可),每車間設2~3檢查點,固定好,標識清楚.

(4).測量:使用指針式萬用表,電阻檔.

a).各防靜電測試點與防靜電地線間電阻5~15Ω,理想應為0Ω.但實際測得為2ｍ㎡導線從測試點到總結點電阻 6ｍ㎡,導線從總結點到被測點電阻之和,這一值約5-15Ω且基本不變,如測量結果趨于無窮大,是為防靜電地線或測量線有一條斷線,應及時修好.

b).防靜電地與設備地間電阻,這一阻值為防靜電地線本身線阻 設備地線本身線阻 兩地線間地電阻組成.但兩接地線間由于地面干濕程度,地電流影響等十分復雜,尤其地電流,每時每刻大小方向頻率等都在變,且主要決定測量結果,故只能用指針表測量,且其值從十幾歐到幾百K都算正常,僅說明兩地間未短路也未開路即可.
