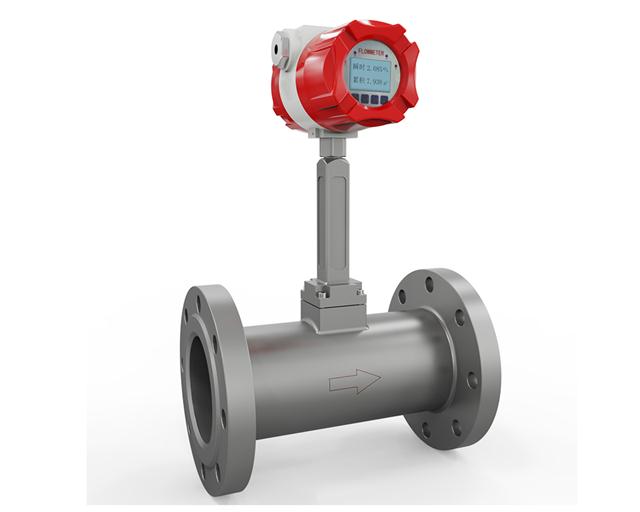

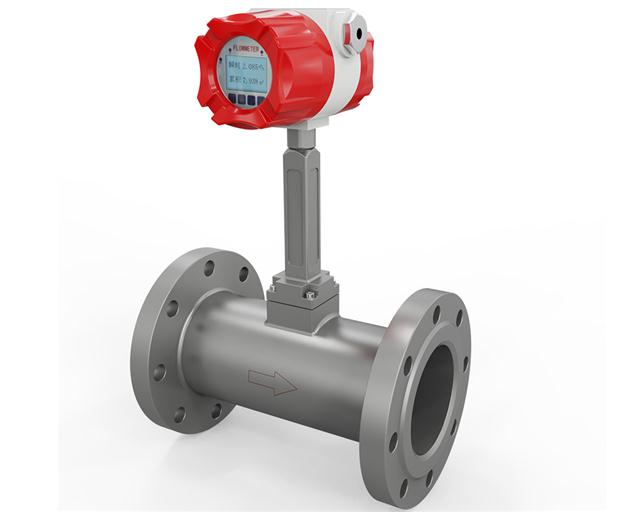

口徑DN300法蘭式渦街流量計
價格電議
- 所在地：廣東 深圳
- 發貨期：15天
- 發布時間 ：2025-04-12 00:00:26
產品詳情
品牌：美國威盾VTON
一,進口法蘭式渦街流量計產品概述

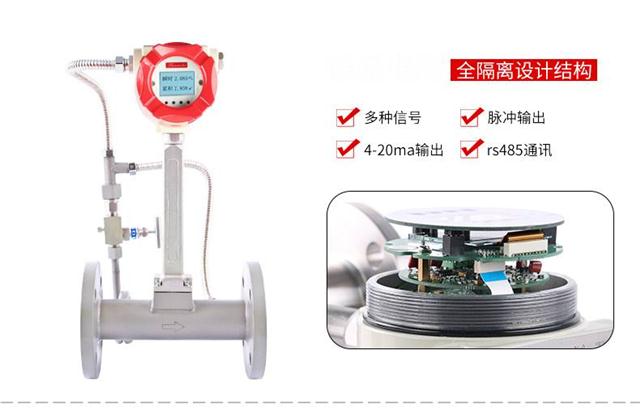

進口法蘭式渦街流量計是采用法蘭面的連接方式,利用液體振動原理而開發的一種新型流量計,廣泛應用在石油,化工,冶金,造紙等行業流體的計量。該流量計無可動部件,可靠性強,精度高,壽命長,可在很寬的流量范圍內較好測量液體的瞬時流量和累計流量。其不受介質溫度,壓力,粘度及組分的影響,同時不堵,不卡,不易結垢,耐高溫,高壓,安全防爆,適用于惡劣環境。流量計分一體化顯示和遠傳顯示,并可輸出脈沖信號或電流信號與微機聯網。
二,進口法蘭式渦街流量計主要特點
1,結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠 。
2,安裝簡單,維護十分方便。
3,檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
4,輸出是與流量成正比的脈沖信號,無零點飄移,精度高。
5,測量范圍寬,量程比可達1：10。
6,壓力損失較小,運行費用低,更具節能意義。
7,在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組分變化的影響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。
8,應用范圍廣,蒸汽（飽和蒸蒸汽）,氣體（空氣,氧氣,氮氣,煤氣,天燃氣,氣體,氫氣,液化石油氣,過氧化氫,煙道氣,甲烷,丁烷,氯氣,燃氣,沼氣,二氧化碳,氮氣,乙炔,光氣,氧氣,壓縮空氣,氬氣,甲苯,苯,二甲苯,硫化氫,二氧化硫,氨氣）,蒸汽,液體和水等）,液體（水,高溫水,油,食品液,化學液等）,液體,氣體的流量均可測量。
三,進口法蘭式渦街流量計流量范圍表
表1,液體與氣體(單位：m3/h)
|
通徑 （DN） |
液體流量范圍 （m3/h） |
輸出頻率范圍 （Hz） |
氣體流量范圍 （m3/h） |
輸出頻率范圍 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
四,進口法蘭式渦街流量計選型表
|
產品選型表 |
|||||||||
|
VT-LUGB |
法蘭式渦街流量計 |
||||||||
|
口徑 （mm） |
10 |
DN10~DN50 (法蘭式,卡箍式,螺紋式,對夾式） |
|||||||
|
50 |
DN50~DN150 (對夾式,法蘭式） |
||||||||
|
100 |
DN100~DN300（法蘭式,對夾式） |
||||||||
|
300 |
DN300以上為插入式 |
||||||||
|
安裝方式 |
B |

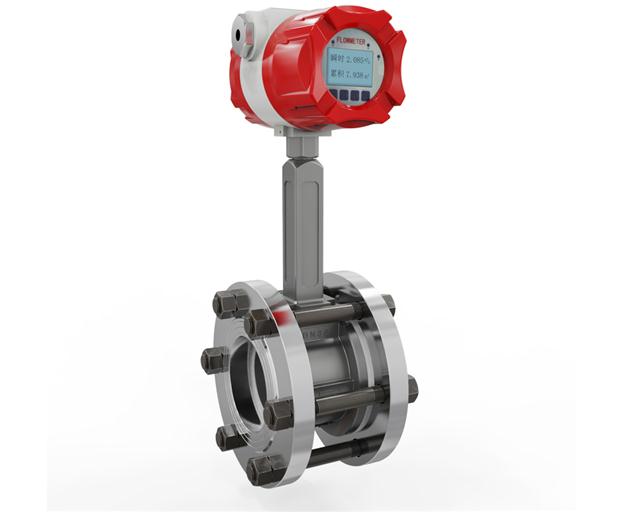

對夾式 |
|||||||
|
L |
法蘭連接式 |
||||||||
|
C |
插入式 |
||||||||
|
補償方式 |
無 |
無補償 |
|||||||
|
BC |
溫度壓力補償 |
||||||||
|
W |
單溫度補償 |
||||||||
|
Y |
單壓力補償 |
||||||||
|
測量介質 |
Y |
液體 |
|||||||
|
Q |
氣體 |
||||||||
|
Z |
蒸汽 |
||||||||
|
溫度范圍 |
T1 |
常溫型（120℃以下） |
|||||||
|
T2 |
高溫型（250℃以下） |
||||||||
|
壓力等級 |
P1 |
常壓～1.6MPa |
|||||||
|
P2 |
2.5MPa |
||||||||
|
P3 |
4.0MPa |
||||||||
|
本體材質 |
A |
碳鋼 |
|||||||
|
B |
304不銹鋼 |
||||||||
|
C |
316不銹鋼 |
||||||||
|
供電方式 |
D |
兩線制DC24V 4～20mA |
|||||||
|
H |
兩線制DC24V 4～20mA HART協議 |
||||||||
|
C |
電池供電 |
||||||||
|
附加選項 |
R |
RS485 MODBUS通訊協議 |
|||||||
|
M |
脈沖輸出 |
||||||||
|
B |
防爆（ExII CT6） |
||||||||
