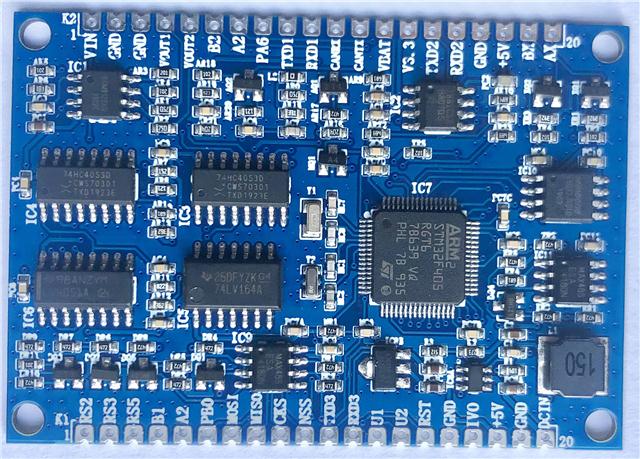

QL-X530高層度,長度,計數器及溫濕度視頻字符疊加器模塊

【關鍵詞】

視頻字符疊加器,高層度測量,長度測量,高度測量,溫度測量,濕度測量,工業計數器,工件計數器,流量統計

增量型旋轉編碼器,數字電位器,數字編碼器,溫度傳感器,濕度傳感器,溫濕度變送器,對射光電傳感器,霍爾傳感器,金屬接近開關,磁控接近開關計數器探頭,模擬開關

視頻字符疊加器（On-screen display,縮寫OSD）,也叫在屏顯示,是一種可以在復合視頻信號中疊加中英文字符（或圖片）信息的設備。
增量型旋轉編碼器在自動化控制等領域,用于高層度測量,長度測量,距離測量,高度測量有著非常廣泛的應用。如 礦井高層度測量,水深測量,建筑高度測量,山谷,深坑的高層度,紡織品,線纜電纜等長度測量及兩點距離測量等。配合連接溫度濕度傳感器可同時測量礦井的溫濕度,水下溫度等測量。
X530是X500的升級換代產品,它有以下主要功能：
A,編碼計數接口連接增量型旋轉編碼器,用于測量高層度,長度或高度,并把數據實時疊加到視頻畫面上。連接編碼電位器或數字電位器,用于工業上其它測量,并把數據實時疊加到視頻畫面上。也可連接各種有源或無源計數器傳感器或開關,用于工業工件計數,流量統計,可實現單,雙向計數,并把數據實時疊加到視頻畫面上。計數脈沖18,446744039,349813248（18億億）
B,1個具有MODBUS RTU規范的RS485接口（或TTL電平接口）可連接各種RS485接口溫度濕度傳感器,把溫度,濕度數據實時的疊加到視頻畫面上；也可接入其它多路傳感器。
C,用戶只需使用廠商提供的設置軟件設置各種參數,便可投入運行。
D,1個多功能的RS232,RS485接口用于各種參數的設置,或其它信息疊加的動態疊加,廠商有提供通信協議。
E,模塊設計為可直插,可貼片,可螺絲固定連接線3種安裝方式,兼顧美觀及方便不同場合的應用。
F,模塊預留了多種接口包括USART接口,SPI接口,CAN接口,ADC接口,USB接口,I2C接口,I2S數字音頻接口,TIM/PWM定時器接口等可以為用戶二次應用開發的資源。廠家也可為用戶二次開發帶有各種圖形疊加功能：包括直線,斜線,矩形,圓形,角度,刻標及它們的混合圖形,實現移動縮放；也可下載用戶自定義圖形,實現多圖行移動疊加。

提示：本模塊的高層度,長度測量必須與增量型旋轉編碼器以及機械傳動輪等配合使用適用所有的增量型旋轉編碼器及任意周長的同步輪。溫濕度數據疊加為可選項,不接入不疊加。視頻字符疊加模塊內設視頻發生器,可以直接驅動帶有標清復合視頻接口的顯示屏,可無需外接攝像頭等,也就是只把顯示屏作為數據顯示器用。

· X530連接增量型旋轉編碼器,用于測量疊加高層度長度功能。允許任意修改度量單位,并具有更大的數據測量及顯示能力 ,更精美的字符外形。
· X530也可連接各種有源或無源計數器傳感器或開關,用于工業工件計數,流量統計,可實現單,雙向計數,并把數據實時疊加到視頻 畫面上。
· 增加了具有MODBUS RTU規范的RS485接口的溫度及濕度數據疊加功能 ,允許用戶修改設置地址碼及功能碼,可適應多數溫濕度傳感器 的通信協議。
· 具有溫度及濕度±127‰誤差校準功能,保證溫度及濕度測量疊加精度。
· 說明文字可以多行顯示,理論上多達500個中英文字符。
· X530可采集的數據達6個字節,計數脈沖18,446744039,349813248（18億億）
· X530不再像X500預設編碼器脈沖數及帶動輪周長,而采用設置一常量的方法,因此高的測量精度及靈活性。
· 常量大值為65535,其中小數精度可達14位小數,程度確保測量精度。
· 可任意設置高層度,長度或計數的計量單位,計量單位達8個中英文字符。
· 可設置疊加顯示數據無小數,1位小數,2位小數,3位小數。
· 具有斷電保存數據功能。
· 數據采集模塊出廠狀態設有針對旋轉編碼器測量高層度或長度或計數器的硬件清零按鈕引腳,也可軟件清零, 可預設數據值或實際值。
· X530兼有QL800A字符疊加模塊的全部功能,用戶可通過串口1（RS232,RS485,TTL串口）動態疊加任意字符數據。
· X530每行可顯示字半角符數不少于60個,全角漢字40個,而且半角全角可混合編排,字體更精美,具有更大的數據顯示能力；而X500只能顯示24個字符只能顯示全角字符。
· 內置視頻信號發生器,當外視頻信號丟失可自動切換到內同步信號,保證疊加信號不丟失。
· 所有的設置參數
· 適應PAL及NTSC標準視頻格式。
· 串口波特率出廠默認9600bps。
· 兩種電源輸入接口： 5V直流電源供電,允許誤差5%；直流5.5~26V的輸入接口,以適應各種不同的電源輸入需求。
· 免費提供電腦端設置測試工具軟件。

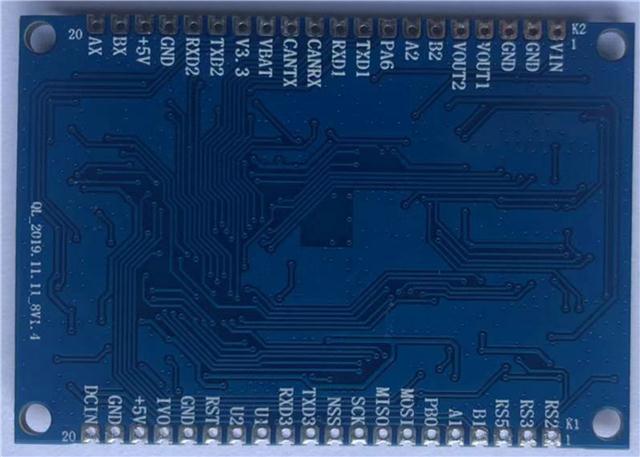

■ 引腳說明

■ 電腦端測試設置軟件 中文簡體界面

■ 電腦端測試設置軟件英文界面
