多年來(lái)耐高溫隔熱涂料是利用航天陶瓷隔熱保溫研發(fā)技術(shù)研發(fā)而來(lái),隔熱保溫率達到90%,應用需要隔熱保溫地方北京志盛威華隔熱保溫涂料研究人員多年的研究結果表明,當材料中的陶瓷微珠氣孔直徑小于一定尺寸時(shí),氣孔內的空氣分子則失去了自由流動(dòng)的能力,而是相對地附著(zhù)在氣孔壁上,這時(shí)材料處于近似于真空狀態(tài)。

ZS-1耐高溫隔熱涂料由特制合成的無(wú)機硅酸鹽溶液,硅酸鋁纖維,熱反射物質(zhì),稀土微粉和精選空心陶瓷微珠加工而成。涂料屬于無(wú)機單組份,無(wú)害無(wú)害。涂層的導熱系數極低,只有0.033W/m.k,隔熱保溫效果明顯,在一定厚度條件下舒緩效率可達到90%左右。對于低溫物體也可有效保冷,有效舒緩外界熱源由于熱量傳導導致低溫物體溫度的上升。

涂層整體構造相當于打造了暖水瓶保溫隔熱機理,涂料中加入的空心陶瓷微珠腔體內部的空氣在高溫受熱后,不會(huì )產(chǎn)生熱對流,空心陶瓷微珠排列緊密彼此之間也存在三維的空氣層,也避免了熱對流的產(chǎn)生。相對較低導熱系數的無(wú)機成膜物質(zhì)作為涂層的支撐,共同構造了以靜態(tài)空氣層和無(wú)機成膜物質(zhì)的絕熱屏蔽層。熱反射材料作為輔助填料加入,這樣使涂層的導熱系數接近真空導熱系數,起到了有效的隔熱保溫作用。

ZS-1耐高溫隔熱涂料由于材料內部含有極多的發(fā)射界面與散射微粒,再加上在熱輻射吸收方面對材料進(jìn)行改性,保證了陶瓷絕熱隔熱保溫涂料不論在高溫,常溫及低溫下有良好的隔熱絕熱效果。

ZS-1耐高溫隔熱保溫涂料 100℃,涂刷在機箱,水包,罐頂,蒸汽,爐壁,回轉窯,煙囪,排氣管,風(fēng)道,風(fēng)機,黑匣子,墻體等上,阻止熱量傳導,減少溫度散失和吸收,有很好的隔熱保溫效果,隔熱保溫率可以達到90%以上。志盛ZS-1耐高溫隔熱保溫涂料也可以結合ZS-233高溫熱反射涂料一起使用,隔熱保溫效果更佳。

ZS-1耐高溫隔熱保溫涂料 1000℃,涂刷在耐火材料,金屬等工業(yè)設備材料表面隔熱保溫,不同工況條件下,可以結合ZS-233高溫熱反射涂料和ZS-1061耐高溫遠紅外輻射涂料一起使用,隔熱保溫節能效果好。

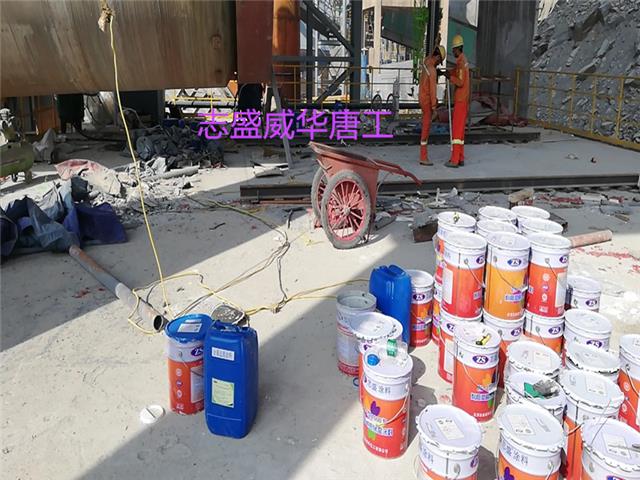

施工補充說(shuō)明書(shū)

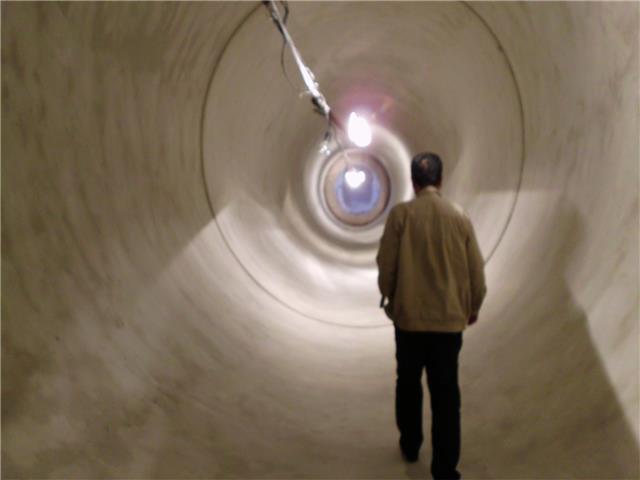

ZS-1耐高溫隔熱保溫涂料為水性高溫涂料,屬于無(wú)機水溶性涂料,涂料里含有單個(gè)的水分子,結構水和結晶水,涂料完全固化加熱時(shí)才能把單個(gè)的涂層重的單個(gè)水分子,結構水和結晶水揮發(fā)出來(lái)固化,所以涂料施工溫環(huán)境度要在10℃以上,涂層受熱溫度到450℃時(shí)才能完全會(huì )發(fā)趕緊達到完全固化。涂刷設備表面溫度要控制在10-70℃之間,空氣相對濕度小于60%,通風(fēng)干燥的環(huán)境中施工,涂料存儲環(huán)境溫度在0℃以上。如果施工溫度低（25℃以下）,環(huán)境潮濕,通風(fēng)不好施工,要增加施工空間環(huán)境通風(fēng)量,減少空氣濕度和提高施工或固化溫度,具體辦法如下：

1,通風(fēng)不好的涂料施工環(huán)境有：箱體,爐窯,管道,儲罐,煙道煙囪,模具設備相對封閉的空間等；

2,濕度大的施工環(huán)境有：海邊河邊,下雨陰天,潮濕或有冷凝水產(chǎn)生物體等；

3,施工溫度低環(huán)境有：大氣溫度低,低溫夜晚,物體接觸的介質(zhì)表面溫度低；

針對以上情況,可以根據實(shí)際不同的工況來(lái)選擇以下措施：

一,加大排風(fēng)量辦法有：用風(fēng)扇,引風(fēng)機和加大物體兩端的開(kāi)口等。

二,減少空氣濕度辦法有：避免在下雨陰天施工,避免在沿海,河邊施工,避免物體產(chǎn)生冷凝水,加大空氣干燥度,提高施工環(huán)境溫度和增加施工物體表面溫度來(lái)避免濕度太大對水性涂料固化的影響。

三,增加施工溫度辦法有：增加施工物體表面溫度方法,可以用烤爐,大功率燈源,暖氣,烘箱,太陽(yáng)下曬烤,從內部提高物體表面溫度等提高涂料施工或固化溫度。但注意是提高涂料施工溫度時(shí),避免涂層受熱后溫度超過(guò)70℃以上,因涂料是水性涂料,沒(méi)有固化的涂層溫度超過(guò)70℃以上時(shí),涂層會(huì )產(chǎn)生汽化鼓泡現象,這樣會(huì )影響涂料固化后正常的使用效果。
